DHCP Server

Mit Hilfe von DHCPDynamic Host Configuration Protocol nach RFC 2131
 können Endgeräte im LAN automatisch mit einer IP-Konfiguration versehen werden. Neben IP-Adresse, Netzmaske und Gateway können weitere Netzwerk-Parameter sowie insbesondere ein Konfigurations-Server auf diesem Weg bekannt gemacht werden. Viele IP-Telefone sind in der Lage, ihre Konfiguration auf diesem Weg zu beziehen, gleiches gilt für andere Endgeräte in Ihrem LAN.

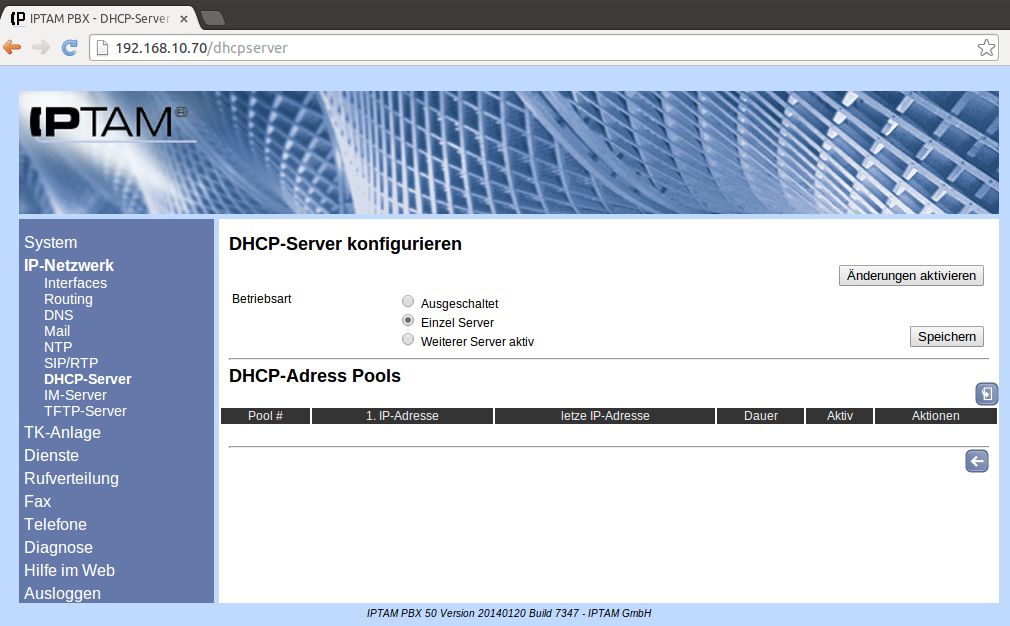

Image Ihre IPTAM® PBX kann als ein solcher Server fungieren und besitzt dafür einen integrierten DHCP Server, den Sie im Menü IP-Netzwerk ► DHCP-Server konfigurieren. Die nebenstehende Abbildung zeigt die Einstellung des DHCP Servers. Wählen Sie „Einzel Server“ wenn Ihre IPTAM® PBX der einzige DHCP Server in Ihrem Netz ist. Sollten weitere DHCP Server aktiv sein, wählen Sie die entsprechende Betriebsart aus und beachten Sie die Warnung unten. Über den Button „Speichern“ sichern Sie die entsprechende Einstellung. Wenn Sie mehrere DHCP-Server in Ihrem Netz betreiben, stellen Sie sicher, dass diese jeweils nur für einen nicht überlappenden Bereich von Geräten zuständig sind und sich die IP-Adressbereiche nicht überlappen. Der DHCP-Server der IPTAM® PBX ist auf die verwendeten Telefone eingeschränkt, wenn ausschließlich ein Pool für Telefone eingerichtet wird und im Menü Telefone ► Provisionieren festgelegt wird, welche Telefonmodelle zur Anwendung kommen.

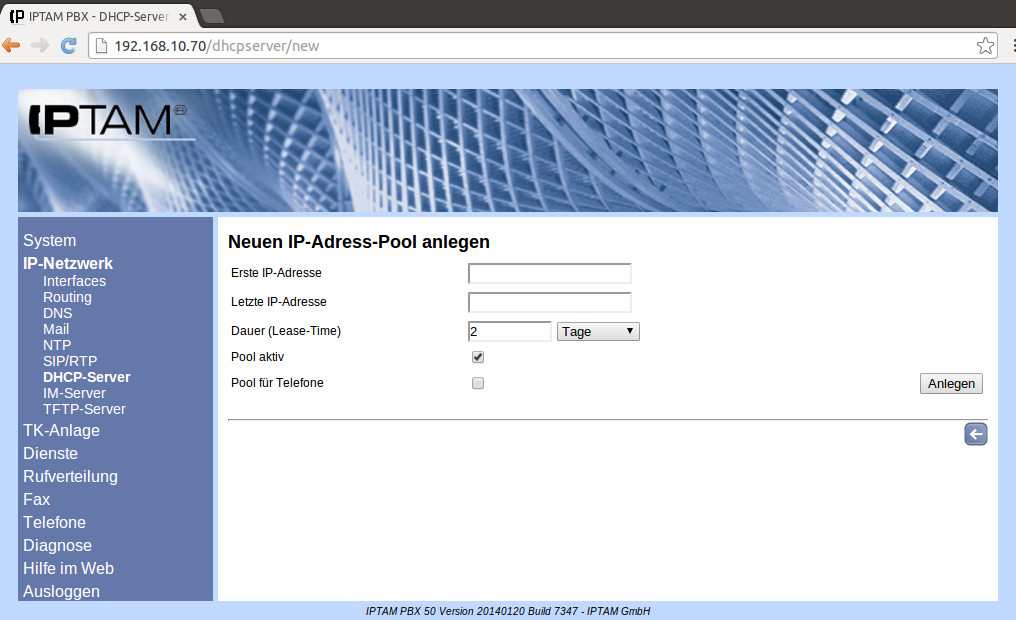

Image Um einen IP-Adresspool festzulegen, den Ihre IPTAM® PBX verwalten soll, klicken Sie auf den Button Button NEU.png . Es öffnet sich dann der Dialog zum Anlegen eines neuen IP-Adresspools. Hier legen Sie den IP-Adressbereich fest, sowie die Dauer, die eine IP-Adresse für ein Endgerät reserviert bleibt, sobald sie erstmalig von diesem Gerät bezogen wurde.


Wenn Sie den Telefonen und den übrigen Endgeräten IP-Adressen aus unterschiedlichen Bereichen zuteilen wollen oder wenn Sie für das automatische Konfigurieren (Provisionieren) von IP-Telefonen auf die DHCP Funktion angewiesen sind (das ist bei Mitel (Aastra) und Unify OpenStage IP-Telefonen der Fall), so aktivieren Sie bei einem IP-Adress-Pool die Eigenschaft „Pool für Telefone“. Sie können dann später unter Telefone ► Provisionieren festlegen, welche Telefonmodelle zum Einsatz kommen.

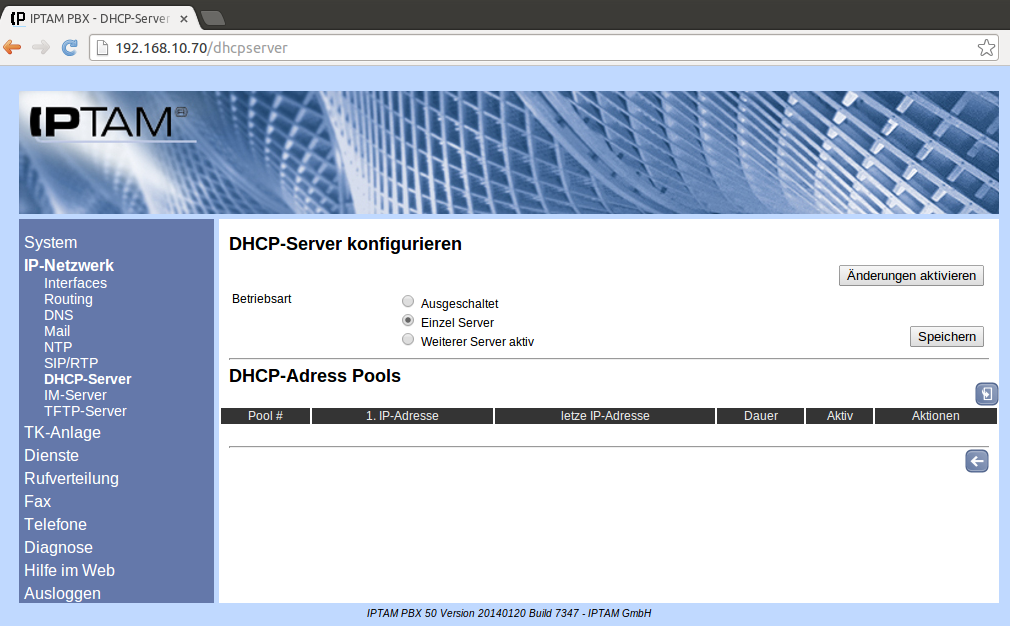

Image Über den Button „Anlegen“ wird der Adresspool angelegt und Sie gelangen zurück in die Übersicht der DHCP Adresspools. Über den Button können Sie weitere IP-Adresspools anlegen. Nachdem Sie die Adressbereiche definiert haben, die Ihr DHCP Server verwalten soll, klicken Sie auf den Button „Änderungen aktivieren“.

 Beachten Sie
Wenn Sie Netzwerk-Einstellungen (IP-Adresse, Default-Gateway, Uhrzeit per Netzwerk) an der IPTAM® PBX nach der Aktivierung des DHCP-Servers ändern, müssen Sie den DHCP-Server deaktivieren und wieder aktivieren, damit die Änderungen an Ihre Endgeräte verteilt werden.


 Tipp
Wenn Ihre Telefone für die Provisionierung DHCP benötigen (Aastra-Telefone), sollten Sie die IPTAM® PBX nach Möglichkeit als DHCP-Server für Ihr Netz einsetzen. Sie benötigen dann zwei Pools mit Adressbereichen: einen für Ihre Telefone und einen für die übrigen Endgeräte.
Wenn Ihre Telefone für die Provisionierung kein DHCP benötigen, können Sie wahlweise den DHCP-Server der IPTAM® PBX oder eine eventuell bereits vorhandenen DHCP-Dienst verwenden.


 Wichtig
Der Betrieb in der Einstellung „Weiterer DHCP-Server aktiv“ sollte nur gewählt werden, wenn Sie sicherstellen können, dass für jedes Endgerät nur genau einer der DHCP-Server zuständig ist.


Diagnose des DHCP Dienstes

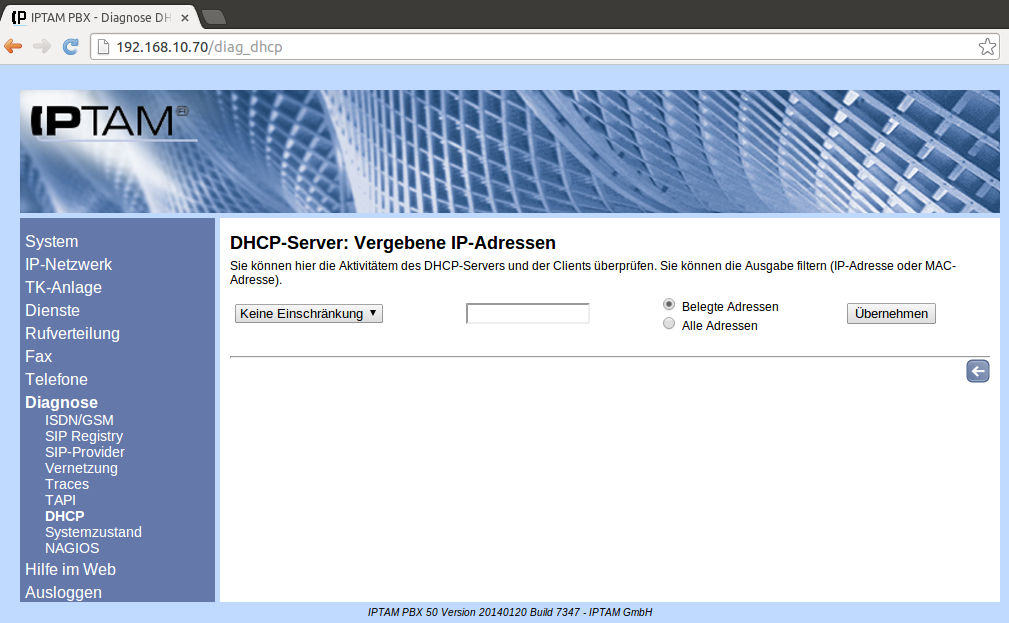

Image Die Arbeitsweise des DHCP Servers können Sie im Menü Diagnose ► DHCP überprüfen. Sie können in dem Textfeld eine IP- oder MAC-Adresse eingeben, um nur diese zu suchen oder Sie wählen „Keine Einschränkung“. Mit der Auswahl „Belegte Adressen“ werden nur aktuell aktive „LeasesAls „Lease“ wird eine durch den DHCP Dienst für eine bestimmte Zeitdauer vergebene Adresse bezeichnet.
“ aufgelistet. Die Auswahl „Alle Adressen“ umfasst auch abgelaufene „Leases“, also vergebene Adressen, die vom Endgerät nicht verlängert wurden.

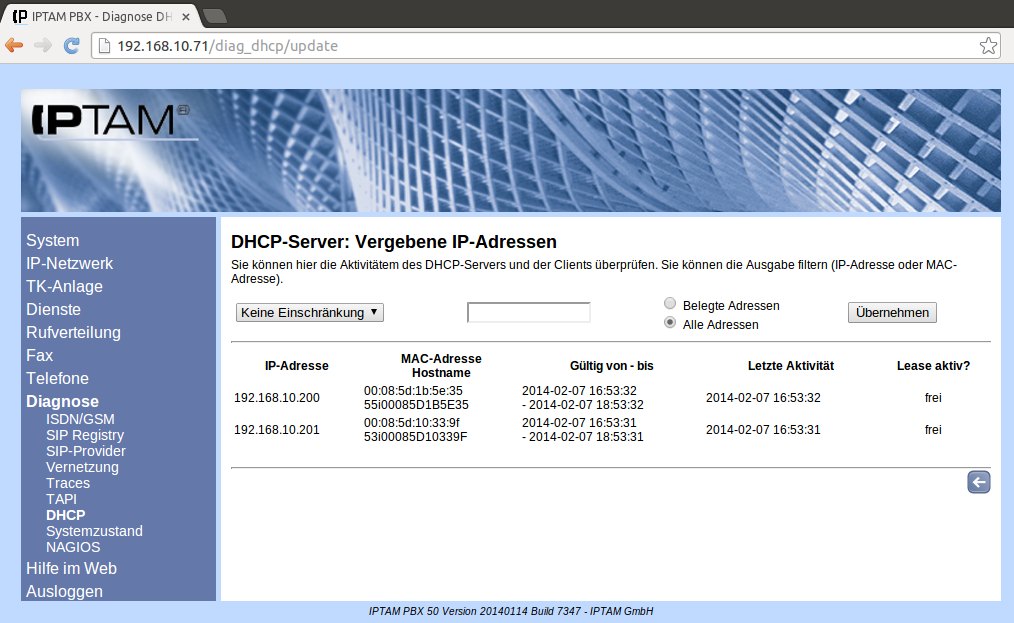

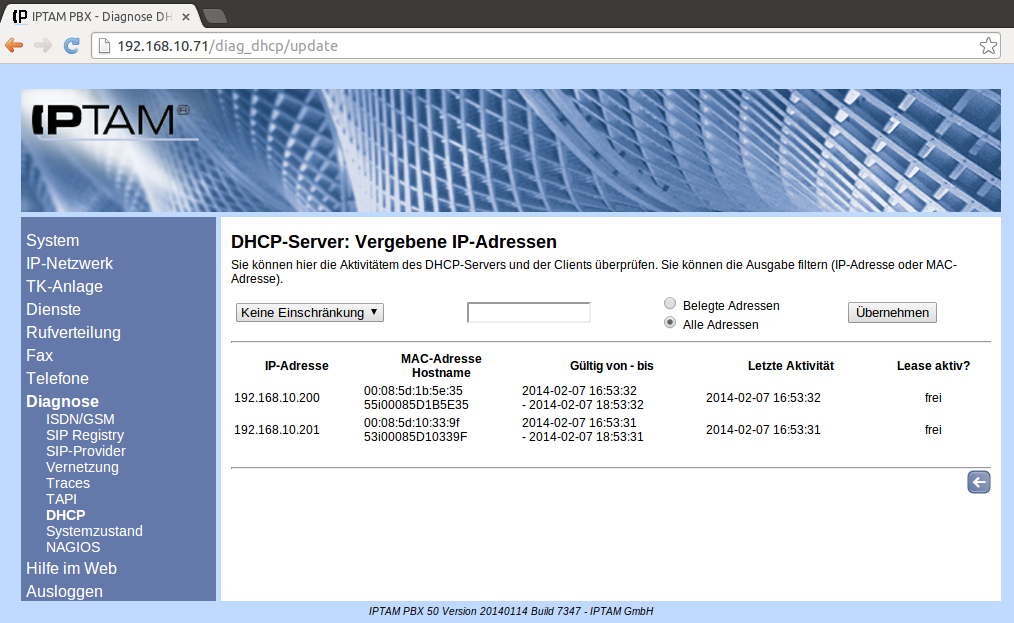

Image Klicken Sie auf „Übernehmen“, um die Suche auszuführen. Sie erhalten dann eine Ausgabe wie z.B. die nebenstehende Abbildung zeigt.
