Einstellungen: HFO NGN Business (HFO Telecom AG)

Mit den Produkten „HFO NGN Business“ bzw. „HFO NGN Connect“ bietet die HFO Telecom AG einen SIP-Trunk als Alternative zum ISDN-Anlagenanschlusses auf IP-Ebene an.

Konfiguration

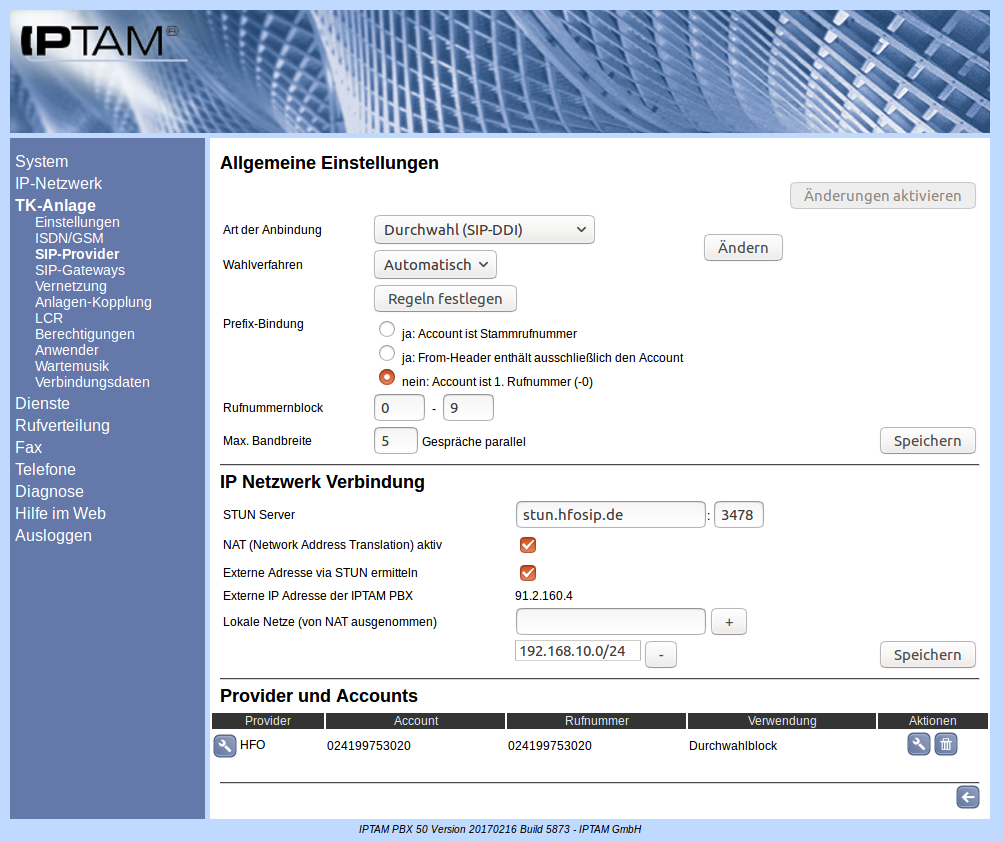

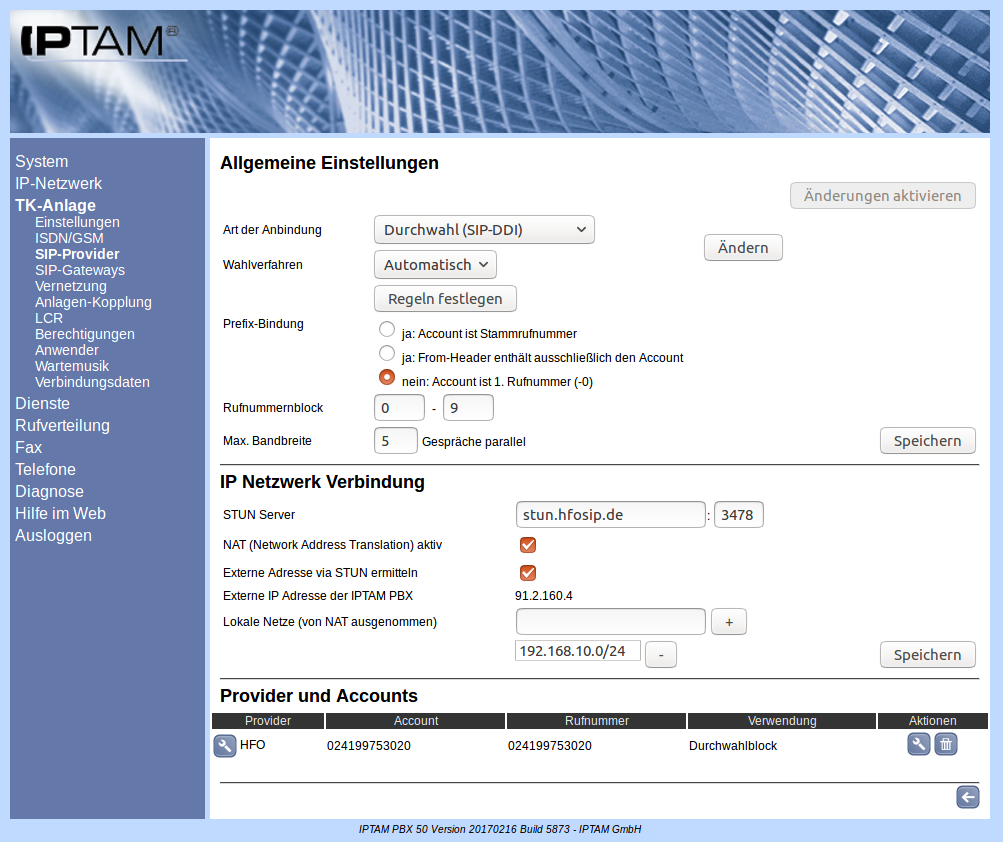

Image Gehen Sie in das Menü TK-Anlage►SIP-Provider. Dort wählen Sie die Einstellungen wie in der Abbildung gezeigt. Eine Beschreibung der Parameter finden Sie im Abschnitt zu SIP DDI Accounts.

In der Regel wird Ihr Router eine feste externe IP-Adresse besitzen und mittels NAT (Network Address Translation) die Verbindung zum internen Netz herstellen. Tragen Sie dann im Abschnitt „IP Netzwerk Verbindung“ diese Adresse ein, tragen Sie den STUN-Server Ihres Providers HFO Telecom (stun.hfosip.de) ein und setzen Sie die Checkbox „NAT“. Falls Ihr Anschluss über eine dynamische IP-Adresse verfügt, setzen Sie zusätzlich die Checkbox bei „Externe Adresse via STUN ermitteln“. Ihre IPTAM® PBX wird Änderungen der öffentlichen Adresse automatisch erkennen und eine Neu-Registrierung ausführen.
Bei „Lokale Netze (von NAT ausgenommen)“ tragen Sie das lokale Netz der Telefonanlage ein (z.B. 192.168.10.0/24, (Hinweise dazu). Ggf ergänzen Sie weitere Netze (z.B. wenn Sie Telefone via VPN an der IPTAM PBX betreiben).

Einrichtung des Providers „HFO Telecom“

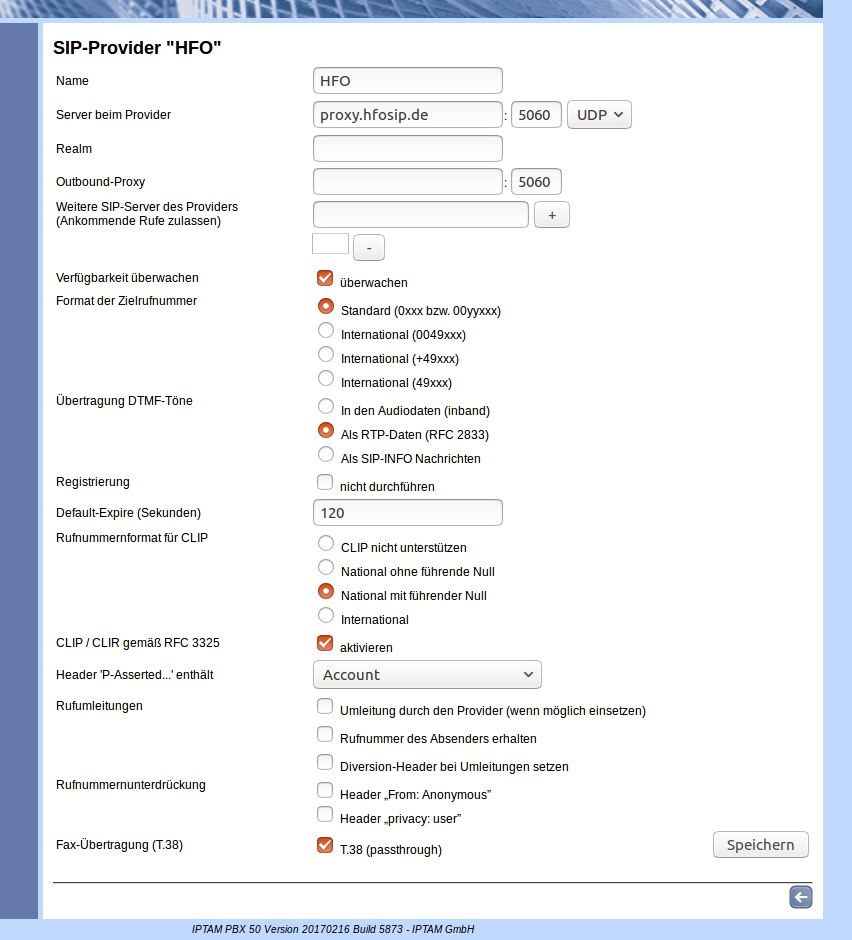

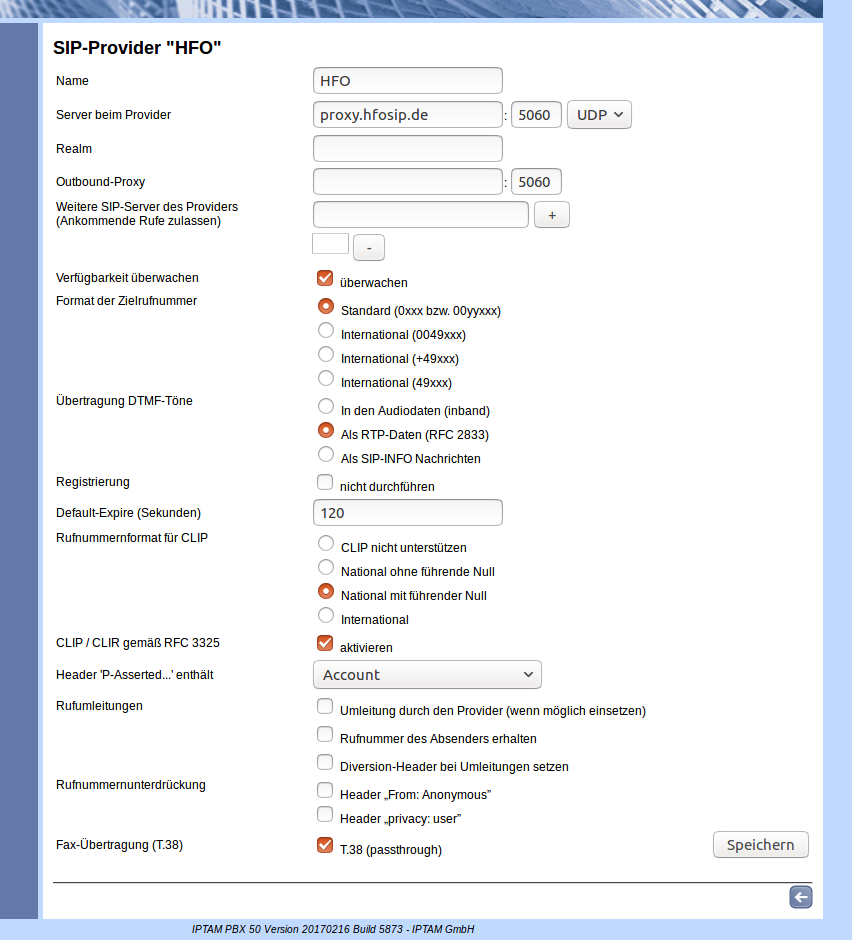

Image Klicken Sie unten rechts auf der Seite TK-Anlage►SIP-Provider auf das „Neu“-Symbol und tragen Sie die Daten wie in der nebenstehenden Darstellung gezeigt ein und klicken Sie anschließend unten rechts auf „Anlegen“.

Klicken Sie unten rechts auf „Account hinzufügen“, um die Account-Daten und die Rufnummer einzutragen.

Account einrichten

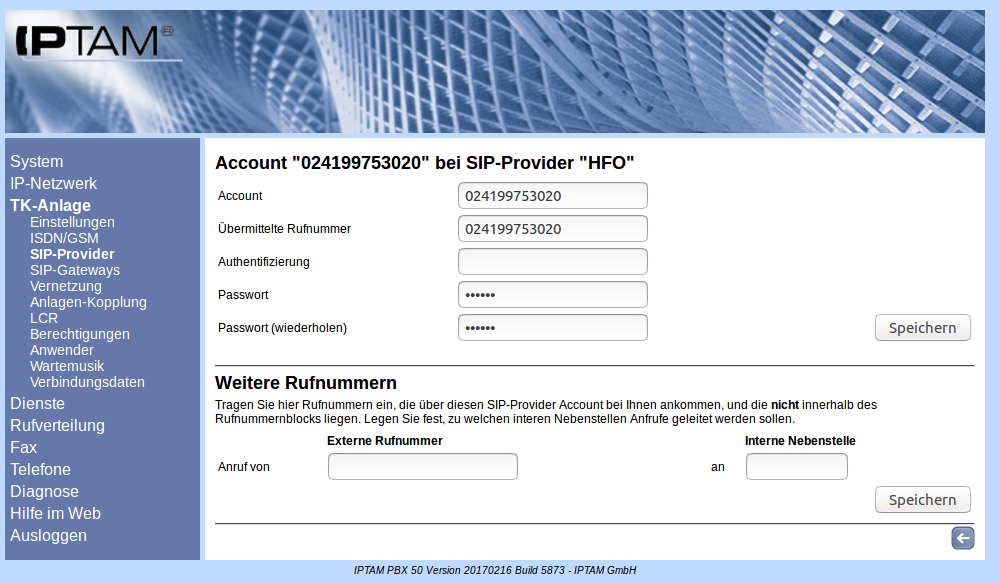

Image Mit dem Account registriert sich Ihre IPTAM® PBX beim Provider. Tragen Sie die Daten wie beispielhaft in der Abbildung gezeigt ein.
Bei Account und Rufnummer tragen Sie die Rufnummer im nationalen Format ein. Im Beispiel liegt die Rufnummer im Ortsnetz Aachen (0241). Das Passwort tragen Sie wie vom Provider HFO-Telecom mitgeteilt ein.
Klicken Sie auf das „Zurück“-Icon unten auf der Seite.

Netzwerkkonfiguration, Einstellungen Ihres Routers

Kontrollieren Sie die Einstellungen unter IP-Netzwerk►Routing, ob eine Default-Route gesetzt ist (Hinweise zum IP-Routing). Unter IP-Netzwerk►DNS kontrollieren Sie, ob eine Namensauflösung konfiguriert ist (Informationen zu dieser Einstellung).

Gehen Sie in das Menü IP-Netzwerk►SIP/RTP und wählen Sie bei RTP optional einen kleineren Port-Bereich. Berücksichtigen Sie vier Ports pro gleichzeitig geführtem Gespräch (interne Gespräche müssen mitgezählt werden). Tragen Sie z.B. 10000 bis 10100 dort ein. Wählen Sie auch einen Portbereich für "UDPTL". Dieser Bereich wird bei Fax-Übertragungen via T.38 Protokoll benötigt und muss sich vom RTP-Bereich unterscheiden.

Je nach Routermodell müssen Regeln für Port-Weiterleitungen auf die Telefonanlage eingerichtet werden.
Port(bereich) Protokoll Zweck
25060 UDP Signalisierung
10000-10100 UDP Mediendaten (RTP)
4000-4100 UDP Mediendaten Fax via T.38 (UDPTL)

Die erste Regel sorgt dafür, dass ankommende Anrufe an Ihre IPTAM PBX durch den Router hindurch geleitet werden. Die IPTAM PBX arbeitet für die Anbindung nach extern nicht auf dem Standardport 5060 sondern auf Port 25060. Eine Weiterleitung des Ports 5060 ist somit nicht erforderlich.

Die zweite und dritte Regel betreffen die Mediendaten. Die Bereiche müssen mit den oben eingestellten Werten im Menü IP-Netzwerk►SIP/RTP übereinstimmen.

Abschluss und Prüfung

Klicken Sie nach der Einrichtung der Accounts oben rechts auf der Seite TK-Anlage►SIP-Provider auf „Änderungen aktivieren“. Es sollte keine Fehlermeldung erscheinen.

Den Erfolg können Sie auf der Seite Diagnose►SIP-Provider überprüfen.
