Einstellungen: All IP (Deutsche Telekom AG)

Mit dem All-IP bietet die Deutsche Telekom AG ein Produkt zur Ablösung der ISDN-Mehrgeräteanschlüsse an. Der All-IP wird mit einem DSL-Anschluss gebündelt vermarktet. Die MSNs des ISDN werden durch je einen SIP-Account abgebildet.

Konfiguration

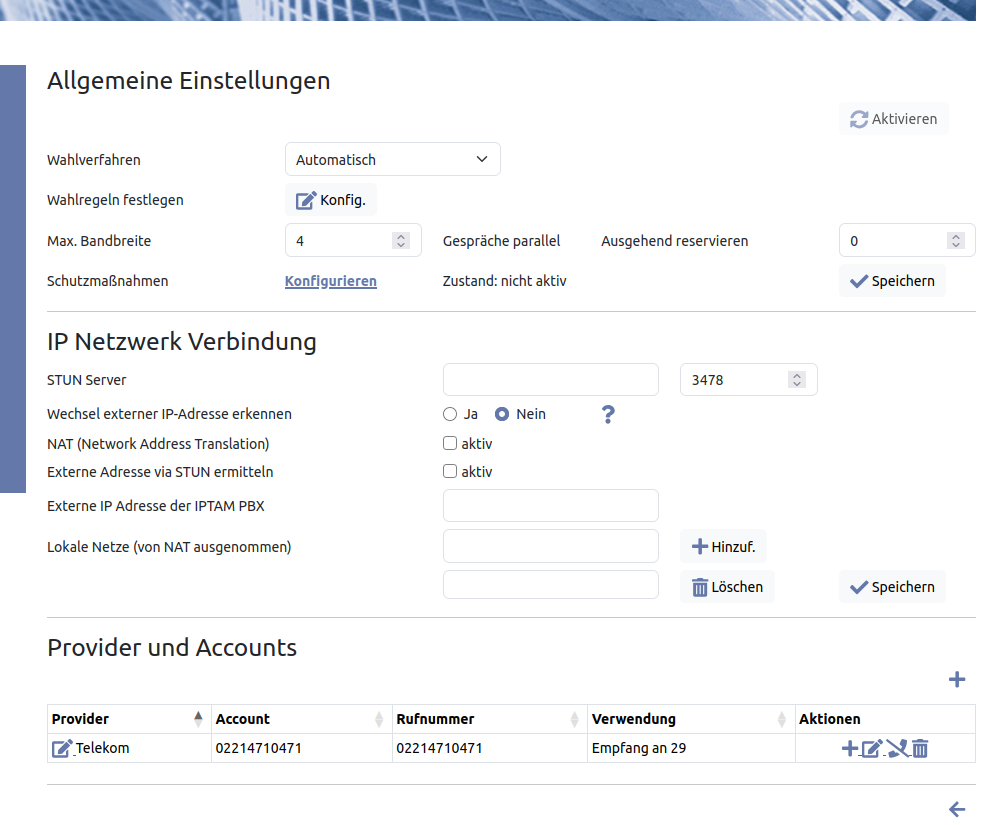

Gehen Sie in das Menü TK-Anlage►SIP-Provider. Dort wählen Sie die Einstellungen wie in der Abbildung gezeigt. Eine Beschreibung der Parameter finden Sie im Abschnitt zur SIP Provider Konfiguration.

In der Regel wird Ihr Router bei jeder Einwahl eine neue IP-Adresse erhalten (dynamische IP-Adresse). In diesem Fall tragen Sie bei „STUN-Server“ den STUN-Server des Providers „stun.t-online.de“ ein und setzen Sie die Checkboxen bei „NAT“ und bei „Externe Adresse via STUN ermitteln“. Ihre IPTAM^® PBX wird Änderungen der öffentlichen Adresse automatisch erkennen und eine Neu-Registrierung ausführen. Sollte Ihr Router über eine feste externe IP-Adresse besitzen, tragen Sie diese im Abschnitt „IP Netzwerk Verbindung“ein und setzen Sie die Checkbox „NAT“.

Bei „Lokale Netze (von NAT ausgenommen)“ tragen Sie das lokale Netz der Telefonanlage ein (z.B. 192.168.10.0/24, (Hinweise dazu). Ggf ergänzen Sie weitere Netze (z.B. wenn Sie Telefone via VPN an der IPTAM^® PBX betreiben).

Einrichtung des Providers „Telekom“

Klicken Sie unten rechts auf der Seite TK-Anlage►SIP-Provider auf das Icon oberhalb der Tabelle und tragen Sie die Daten wie in der nebenstehenden Darstellung gezeigt ein. Eine Beschreibung der Parameter finden Sie im Abschnitt zu Einstellungen zum SIP Provider.

Klicken Sie anschließend unten rechts auf „Anlegen“.

Account einrichten

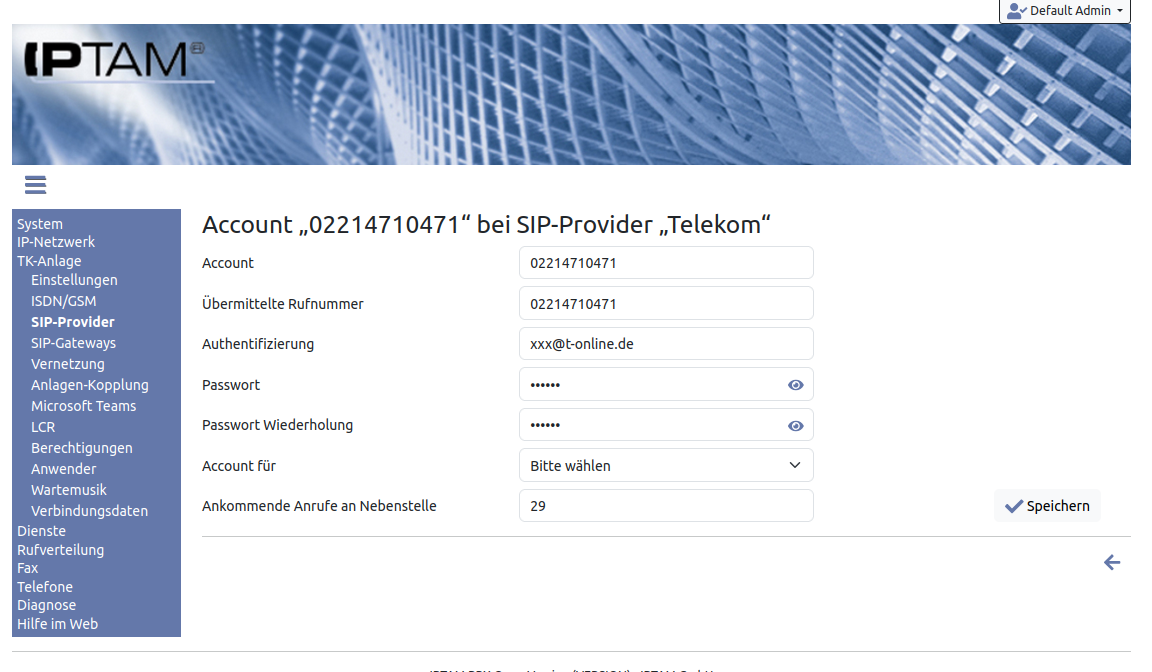

Mit dem Account registriert sich Ihre IPTAM^® PBX beim Provider. Tragen Sie die Daten wie beispielhaft in der Abbildung gezeigt ein. Bei „Account“ und „Rufnummer“ tragen Sie jeweils die Rufnummer ein, wobei Sie Ortsnetzkennzahl und MSN verwenden (also z.B. 02214710471 für die Rufnummer 4710471 in Köln).

Bei „Authentifizierung“ tragen Sie Ihre E-Mailadresse ein, mit der Sie sich auch im Kundencenter bei der Deutschen Telekom anmelden.

Das Passwort ist initial durch die Telekom gleich wie das Passwort für Ihre DSL-Einwahl. Sie können für jede Rufnummer im Kundencenter individuelle Passwörter setzen.

Klicken Sie auf das Icon unten auf der Seite.

Netzwerkkonfiguration, Einstellungen Ihres Routers

Kontrollieren Sie die Einstellungen unter IP-Netzwerk►Routing, ob eine Default-Route gesetzt ist (Hinweise zum IP-Routing). Unter IP-Netzwerk►DNS kontrollieren Sie, ob eine Namensauflösung konfiguriert ist (Informationen zu dieser Einstellung).

Gehen Sie in das Menü IP-Netzwerk►SIP/RTP und wählen Sie bei RTP optional einen kleineren Port-Bereich. Berücksichtigen Sie vier Ports pro gleichzeitig geführtem Gespräch (interne Gespräche müssen mitgezählt werden). Tragen Sie z.B. 10000 bis 10100 dort ein.

Je nach Routermodell müssen Regeln für Port-Weiterleitungen auf die Telefonanlage eingerichtet werden.

Die erste Regel sorgt dafür, dass ankommende Anrufe an Ihre IPTAM^® PBX durch den Router hindurch geleitet werden. Die IPTAM^® PBX arbeitet für die Anbindung nach extern nicht auf dem Standardport 5060 sondern auf Port 25060. Eine Weiterleitung des Ports 5060 ist somit nicht erforderlich und sollte aus Sicherheitsgründen daher unterbleiben.

Die zweite Regel betrifft die Mediendaten. Der Bereich muss mit den oben eingestellten Werten im Menü IP-Netzwerk►SIP/RTP übereinstimmen.

Abschluss und Prüfung

Klicken Sie nach der Einrichtung der Accounts oben rechts auf der Seite TK-Anlage►SIP-Provider auf „Aktivieren“. Es sollte keine Fehlermeldung erscheinen.

Den Erfolg können Sie auf der Seite Diagnose►SIP-Provider überprüfen.
